Hệ thống ống thông gió

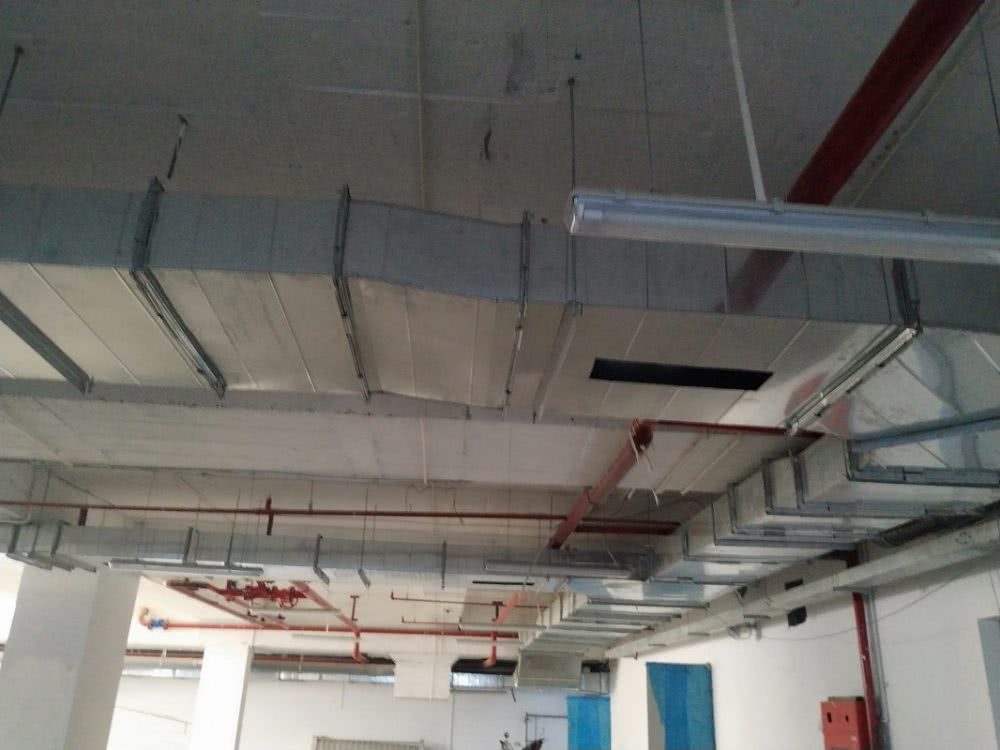

Lắp đặt đường ống gió

+ Bên trong đường ống gió và buồng xử lí không khí không được đặt dây điện, cáp điện và các loại ống dẫn khí độc hại, khí dễ cháy, dễ nổ và chất lỏng.

+ Mối nối có thể tháo lắp được của ống gió và các bộ phận khác không được bố trí trong sân và tường.

+ Lắp đặt ống gió của hệ thống hút khí thải và hút bụi nên tiến hành sau khi đã lắp các thiết bị mà chúng phải phục vụ.

+ Lắp đặt hệ thống lạnh cần chú ý đến biện pháp ngăn đọng sương ống gió

+ Các chi tiết chờ, chôn sẵn hoặc bulông nở của giá treo, giá đỡ phải ở vị trí chính xác, chắc chắn, các phần chôn chìm thì không được sơn và phải làm sạch hết dầu mỡ.

Quy định

+ Khoảng cách của giá treo, chống và đỡ đường ống thông gió không có bảo ôn nếu không có yêu cầu riêng của thiết bị thì phải phù hợp với quy định sau:

+> Lắp đường ống nằm ngang, đường kính hoặc độ dài cạnh lớn của ống gió < 400mm thì khoảng cách không quá 4 mét, 400 mm thì cự li không quá 3 mét.

+> Lắp đường ống đứng khoảng cách không được > 4 mét nhưng mỗi ống đứng không được ít hơn hai điểm cố định.

+ Phải có điểm cố định thích hợp để chống rung, lắc cho đường ống gió treo.

+ Giá treo, chống, đỡ, đường ống gió không được đặt ở những vị trí có cửa gió, cửa van, và cửa kiểm tra. Giá treo không được trực tiếp theo vào mặt bích ống.

+ Độ dày của gioăng mặt bình lấy bằng 3 -¸ 5 mm. Gioăng không được nhô vào trong ống. Êcu của bulông liên kết mặt bích phải nằm về một phía.

 Vật liệu làm gioăng mặt bích nếu không có yêu cầu khác của thiết kế thì phải phù hợp với quy định sau:

+> Với đường ống gió vận chuyển không khí có nhiệt độ nhỏ hơn 70 độ C thì dùng tấm cao su, tấm cao su bọt không lỗ v.v…

+> Với đường ống gió vận chuyển không khí co nhiệt độ nhỏ hơn 70 độ thì dùng tấm cao su chịu nhiệt.

+> Với đường ống gió vận chuyển chất khí có tính ăn mòn thì dùng tấm cao su chịu axit hoặc tấm nhựa polyvinil clôrite mềm v.v..

+> Với đường ống gió vận chuyển hơi nước ngưng tụ trong sản xuất hoặc không khí ẩm có hơi nước thì dùng tấm cao su hoặc cao su bọt không lỗ.

+> Với ống gió của hệ thống hút bụi thì dùng tấm cao su.

Tiêu chuẩn lắp đặt

+ Lắp đặt đường ống gió nằm ngang, chênh lệch độ cao cho phép mỗi mét không quá 3 mm. Tổng chênh lệch không quá 20 mm.

Lắp đặt ống gió đứng, chênh lệch độ thẳng đứng mỗi mét không quá 3mm. Tổng chênh lệch không được quá 20 mm.

+ Đường ống dẫn hơi nước ngưng tụ trong sản xuất hoặc dẫn không khí âm có hơi nước phải lắp đặt có độ dốc theo đúng yêu cầu kĩ thuật, đáy của đường ống gió không nên đặt các mối nối dọc, nếu có mối nối phải xử lý cho thật kín.

+ Lắp đặt hệ thống vận chuyển chất khí dễ cháy, dễ nổ hoặc hệ thống thông gió trong môi trường dễ cháy, dễ nổ bắt buộc phải có dây nối đất và nên giảm thiểu chỗ nối.

Đường ống gió vận chuyển chất khí dễ cháy, dễ nổ chạy qua các gian sinh hoạt hoặc các gian phụ trợ khác bắt buộc phải thật kín khít, không được có mối hàn.

Yêu cầu của đường ống gió

+ Đường ống gió xuyên qua mái nhà phải có chụp che mưa. Ống gió nhô lên cao trên 1,5 mét so với mái nhà có dây chằng cố định. Dây chằng không được cố định vào mặt bích, nghiêm cấm chằng buộc vào kim thu lôi hoặc lưới thu lôi.

+ Chỗ tiếp xúc của ống gió bằng thép không gỉ với giá đỡ bằng thép thường phải đặt một lớp lót vào chỗ giá đỡ hoặc làm thêm tấm đệm không phải là kim loại.

+ Liên kết mặt bích ống gió bằng nhôm phải dùng bulông mạ kẽm, ở hai bên mặt bích phải đệm bằng rông-đen mạ kẽm.

+ Giá đỡ ống nhôm phải mạ kẽm hoặc có quét lớp cách điện chống ăn mòn.

+ Các loại đường ống gió bằng thép của các hệ thống cấp, hút gió và hút bụi thông thường có thể liên kết không có mặt bích, chỗ đầu nối phải chặt chẽ, chắc chắn.

 Lắp ống gió nhựa cần phải phù hợp các quy định sau:

+> Tấm đệm bích nên dùng loại cao su chịu axít hoặc tấm nhựa mềm dày 3 ¸ 5 mm. Bulông để nối mặt bích phải có rông-đen bằng thép.

+> Đường ống gió xuyên qua tường hoặc sàn phải có ống lồng ngoài để bảo vệ,

+> Các bộ phận và phụ kiện bằng kim loại dùng cho ống gió phải có lớp chống ăn mòn.

+> Khi lắp đặt ống gió bằng nhựa cốt vải thủy tinh cần lưu ý để ống gió không được va đập và vặn xoáy đề phòng chất keo bị rạn nứt, Những chỗ bị long hoặc vỏ bị phân tầng, bị hư hại thì phải sửa chữa hoặc thay thế ngay.

+> Kích thước đường kính trong của ống lồng bằng thép xuyên qua tường hoặc sàn nhà phải lấy chuẩn sao cho có thể lồng được mặt bích và lớp bảo ôn của ống gió, độ dày thành ống không được nhỏ hơn 2 mm. Ống lồng phải được chôn chặt vào trong tường, sàn nhà.

Các phụ kiện

+ Các loại van của hệ thống ống gió phải lắp đặt ở vị trí thuận tiện thao tác.

+ Khi lắp van phòng hỏa, chiều và vị trí phải chính xác, cầu chì chỉ lắp vào sau khi hệ thống đã lắp xong.

+ Các loại cửa gió phải lắp chính xác, thẳng, phẳng, bộ phận quay nhanh nhạy, liên kết chắc chắn với ống gió.

+ Máng hứng nước ngưng tụ của hệ thống đường ống gió vận chuyển hơi nước ngưng tụ trong sản xuất phải được lắp đặt chắc chắn. Nước ngưng tụ phải được chuyển ra vị trí quy định.

+ Lắp đặt các chụp hút bụi, chụp xả khi phải bảo đảm đúng vị trí, lắp đặt chắc chắn, giá đỡ không được đặt ở những chỗ vướng cho thao tác.

+ Lắp đặt ống nối mềm phải chặt chẽ, không được xoắn lệch
